渦街流量計

智能渦街流量計

發布時間：2021-05-21 17:37:04

HD-LU智能渦街流量計原理

　　在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質平均流速為，旋渦發生體迎流面寬度為d，表體通徑為D，即可得到以下關系式：

f=SrU1/d=SrU/md 　　　　　　　　　　　　　　　　　　　(1)
式中　　U1－－旋渦發生體兩側平均流速，m/s；
Sr－－斯特勞哈爾數；
m－－旋渦發生體兩側弓形面積與管道橫截面面積之比

管道內體積流量qv為
qv=πD2U/4=πD2mdf/4Sr 　　　　　　　　　　　　　　　　(2)

K=f/qv=[πD2md/4Sr]-1 　　　　　　　　　　　　　　　　(3)
式中 K－－流量計的儀表系數，脈沖數/m3（P/m3）。
K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，圖2所示為圓柱狀旋渦發生體的斯特勞哈爾數與管道雷諾數的關系圖。由圖可見，在ReD=2×104～7×106范圍內，Sr可視為常數，這是儀表正常工作范圍。當測量氣體流量時，VSF的流量計算式為

(4)
圖2 斯特勞哈爾數與雷諾數關系曲線

式中 qVn，qV－－分別為標準狀態下（0oC或20oC，101.325kPa）和工況下的體積流量，m3/h；
Pn，P－－分別為標準狀態下和工況下的絕對壓力，Pa；
Tn，T－－分別為標準狀態下和工況下的熱力學溫度，K；
Zn，Z－－分別為標準狀態下和工況下氣體壓縮系數。
由上式可見，VSF輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。　　

　　HD-LU渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。
為提高渦街流量計的耐高溫及抗振動性能，我公司新近開發出了HDLU改進型渦街流量傳感器，因其獨特的結構和選材使該傳感器可在高溫（350℃）、強振動（≤1g）的惡劣工況下使用。
　　在實際應用中，往往最大流量遠低于儀表的上限值，隨著負荷的變化，最小流量又往往會低于儀表的下限值，儀表并非工作在它的最佳工作段，為了解決這一問題，通常采用在測量處縮徑提高測量處的流速，并選用較小口徑的儀表以利于儀表的測量，但是這種變徑方式必須在變徑管與儀表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。我公司研制的縱斷面形狀為圓弧的LGZ變徑整流器，具有整流、提高流速及改變流速分布多重作用，其結構尺寸小，僅為工藝管內徑的1/3，與渦街流量計作成一體，不僅不需要另外附加一段直管段，還可以降低對工藝管直管段的要求，安裝非常方便。

　　為了使用方便，電池供電的本地顯示型渦街流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。

◆測量介質：氣體、液體、蒸氣
◆口徑規格法蘭卡裝式口徑選擇25,32,50,80,100
◆法蘭連接式口徑選擇100,150,200

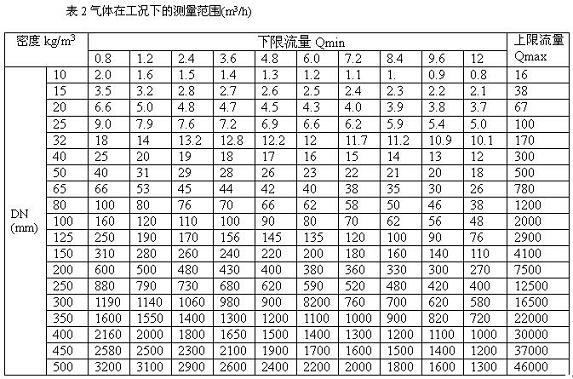

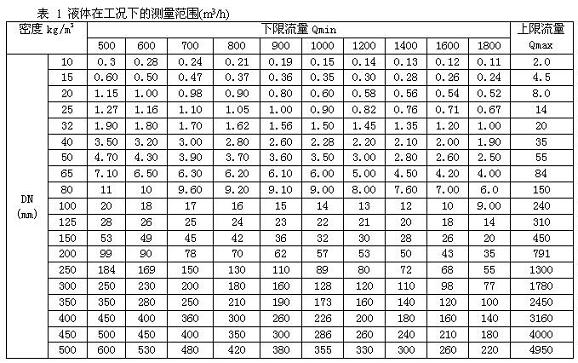

◆流量測量范圍正常測量流速范圍?雷諾數1.5×104～4×106；氣體5～50m/s;液體0.5～7m/s，正常測量流量范圍液體、氣體流量測量范圍見表2；蒸氣流量范圍見表3
◆測量精度1.0級，1.5級
◆被測介質溫度:常溫–25℃～100℃
◆高溫–25℃～150℃ -25℃～250℃
◆輸出信號脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V
◆脈沖占空比約50%,傳輸距離為100m
◆脈沖電流遠傳信號4～20 mA,傳輸距離為1000m
◆儀表使用環境溫度:-25℃～+55℃ 濕度:5～90% RH50℃
◆材質不銹鋼, 鋁合金
◆電源DC24V或鋰電池3.6V
◆防爆等級本安型iaIIbT3-T6　防護等級IP65

智能渦街流量計產品選型

代號	通徑	流量范圍m³/h
HD-LU-25	DN25	1~10(液體)			8.8~55(氣體)			9~80(蒸汽)	蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計
HD-LU-32	DN32	1.5~18(液體)			15~140(氣體)			15~130(蒸汽)
HD-LU-40	DN40	2.2~27(液體)			20~160(氣體)			20~200(蒸汽)
HD-LU-50	DN50	4~55(液體)			25~205(氣體)			32~320(蒸汽)
HD-LU-65	DN65	6~80(液體)			35~350(氣體)			54~540(蒸汽)
HD-LU-80	DN80	9~135(液體)			70~700(氣體)			82~820(蒸汽)
HD-LU-100	DN100	14~200(液體)			130~1300(氣體)			128~1280(蒸汽)
HD-LU-125	DN125	26~260(液體)			220~2200(氣體)			200~2000(蒸汽)
HD-LU-150	DN150	32~480(液體)			350~3500(氣體)			290~2900(蒸汽)
HD-LU-200	DN200	56~800(液體)			550~5500(氣體)			590~5100(蒸汽)
HD-LU-250	DN250	100~1000(液體)			850~8500(氣體)			930~8000(蒸汽)
HD-LU-300	DN300	150~1500(液體)			1350~13500(氣體)			1330~11440(蒸汽)
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出(二線制)
		F2	4-20mA輸出(三線制)
		F3	RS485通訊接口
			符號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
				代號		連接方式
				L1		法蘭卡裝式
				L2		法蘭連接式
						代號	功能2
						E1	1.0級
						E2	1.5級
						T1	常溫
						T2	高溫
						T3	蒸汽
						P1	1.6MPa
						P2	2.5MPa
						P3	4.0MPa
						D1	內部3.6V供電
						D2	DC24V供電
						B1	不銹鋼
						B2	碳鋼

渦街流量計的優點:
① HD-LU智能渦街流量計的最大優點是抗振性能特別好，無零點漂移，可靠性高。通過長時間對渦街流量計進行的大量波形分析和頻譜分析，龍勝設計出了最佳的探頭形狀、壁厚，高度、探頭桿直徑及與之相配套的壓電晶體，采用先進的數控車床進行加工，確保加工的同軸度和光潔度等技術參數，配合特殊的工藝處理，從而最大限度的克服渦街流量計存在的固有自振蕩頻率對信號的影響這個通病。這是龍勝公司在制作渦街流量計方面的技術獨特優勢，使得龍勝公司出廠的渦街流量計具有量好的抗振動能力。
②HD-LU系列智能渦街流量計的傳感器的通用性很強，從而使傳感器具有良好的互換性采用先進數控設備加工傳感器的表體和旋渦發生體等，確保加工精度，從而使零部件（特別是旋渦發生體）的通用性強，從而真正做到不會因零部件的更換而影響傳感器的重復性和精度；能產生強大而穩定的渦街信號。
③結構簡單牢固，無可動部件，可靠性高，使用維護方便。
④檢測元件不與介質接觸，性能穩定，使用壽命長，傳感器采用檢測探頭與旋渦發生體分開安裝，而且耐高溫的壓電晶體密封在檢測探頭內，不與被測介質接觸，所以FFM63系列渦街流量計具有結構簡單、通用性好和穩定性高的特點。
⑤輸出與流量成正比的脈沖信號或模擬信號，無零點漂移，精度高，方便與計算機聯網
⑥測量范圍寬，量程比可達1：10
⑦渦街流量計測量體積流量時不需補償，渦街輸出的信號實際上是與流速成線性關系的，也就是與體積流量成正比。壓力和溫度補償?shù)哪康氖菫榱说玫搅黧w的密度，乘以體積流量就得到質量流量，若測量氣體的體積流量就不需要補償了。
⑧壓力損失小。用口徑DN50的渦街流量計測量可燃?xì)怏w的流量，若管道內的最大流量Qmax＝200m3/h時，傳感器的壓力損失是：△P＝1.08×10-6ρv2（kPa=0.605KPa
⑨在一定的雷諾數范圍內，流量特性不受流體壓力、溫度、黏度、密度、成分的影響，僅是與旋渦發生體的形狀和尺寸有關。
⑩應用范圍廣，蒸汽、氣體、液體流量均可測量。

渦街流量計的技術參數
●測量流體：飽和蒸汽、過熱蒸汽、氣體、液體（避免多相流）
●測量準確度及重復性：

測量流體	準確度	重復性
氣體（含蒸汽）	1.0級	0.33%
液體	1.5級	0.5%

●測量范圍

測量流體	流速下限（m/s）	流速上限(m/s)
氣體（含蒸汽）	7	70
液體	0.7	7

●額定壓力：1.6MPa、2.5MPa、6.3MPa
●流體溫度：-40℃～250℃(普通型)，100℃～350℃(普通型)
●結構類型：一體型渦街流量計
●結構材質

部件名稱	材質
傳感器表體	304不銹鋼、316不銹鋼
旋渦發生體	304不銹鋼、316不銹鋼
檢測探頭	316L
連桿	304不銹鋼
散熱器	鋁合金
墊片	耐高溫石棉墊、丁晴橡膠墊片、石墨墊片

●工作電源

第一種電源方式	3.6V鋰電池供電（就地顯示型）
第二種電源方式	24VDC（或12VDC）
第二種電源方式	24VDC（或12VDC）或3.6V鋰電池供電雙電源供電

●輸出信號：脈沖輸出、4～20mA 電流輸出，RS485通訊等三種輸出可供選擇
●電氣接口：M20*1.5
●防護等級：IP65
●表體處理：傳感器表體采用不銹鋼噴砂，放大器外殼采用噴塑。
●環境溫度：-35℃～60℃（無LCD）、-5℃～60℃（帶LCD）
●相對濕度：5%～95℃

　　一般原則：在易受電噪聲干擾的場所，使用屏蔽電纜。屏蔽層應可靠的接在放大器的接地螺絲上或在控制室接工作接地。在高溫或低溫環境中或者是現場空氣中含有油、溶劑或其他腐蝕性氣體時，要采用適合于這種特殊場合的的屏蔽電纜。
頻率信號輸出的接線
　　輸出頻率信號的流量計與其它設備之間采用三線制傳輸，供電電源為24VDC±10%（或12VDC），輸出回路的最小負載電阻為10KΩ，最大電容為0.2UF。
如何正確選擇安裝點

　　正確地選擇安裝點和正確安裝傳感器都是非常重要的環節，若在安裝環節失誤輕者影響測量精度，重者會影響傳感器的使用壽命，甚至損壞傳感器。考慮到安裝與拆卸的方便，可在流量計后加裝管道伸縮節

對直管段的要求傳感器對安裝點的上下游直管段有一定要求，否則會影響測量精度。　　若傳感器安裝點的上游有>15°漸縮管，傳感器上游應有不小于15D的等徑直管段，下游應有不小于5D的等徑直管段。
若傳感器安裝點的上游有>15°漸擴管，傳感器上游應有不小于18D的等徑直管段，下游應有不小于5D的等徑直管段。

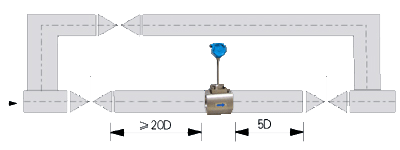

若傳感器安裝點的上游有90°彎并沒有或T形接頭，傳感器上游應有不小于20D的等徑直管段，下游應有不小于5D的等徑直管段。
若傳感器安裝點的上游在同一平面上有二個90°彎頭，傳感器上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。
若傳感器安裝點的上游在不同平面上有二個90°彎頭，傳感器上游應有不小于40D的等徑直管段，下游應有不小于5D的等徑直管段。
流量調節閥或壓力調節閥盡量安裝在傳感器的下游5D以遠處，若必須安裝在傳感器的上游，傳感器上游應有不小于50D的等徑直管段，下游應有不小于5D的等徑直管段。

特點注意：
　　傳感器安裝點的上游較近處若裝有閥門，不斷地開關閥門，對傳感器的使用壽命影響極大，非常容易對傳感器造成永久性損壞。
　　傳感器晝避免在架空的非常長的管道上安裝傳感器，這樣時間一長后，由于傳感器的下垂非常容易造成傳感器與法蘭間的密封泄漏，若不得已要安裝時，必須在傳感器的上下游2D處分別設置管道緊固裝置。

式中：	DN-----傳感器通徑 D------配管內徑

配管應與傳感器同心，同軸念頭應不大于0.05DN。
傳感器與法蘭的密封墊不能凸入管道內，其內徑可比傳感器內徑略大。

對旁通管的要求

　　為方便檢修傳感器，最好為傳感器安裝旁通管。另外，在需清洗的管道上或所安裝傳感器的管道內的流體不能為檢修傳感器而停供的情況下，必須安裝在旁通管，并且保證前后直管段

對管道振動的要求

　　傳感器盡量避免安裝在振動較強的管道上，若不得已要安裝時，必須采用減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
　　特別注意：在空壓機出口處振動較強，不能安裝傳感器，應安裝在儲氣罐之后。

對外部環境的要求
1．傳感器避免安裝在溫度變化很大的場所和受到設備的熱輻射，若必須安裝時，須有隔熱通風的措施。
2．傳感器避免安裝在含有腐蝕性氣體的環境中，若必須安裝時，須有通風措施。
3．傳感器最好安裝在室內，必須安裝在室外時，須有防潮和防曬的措施，注意水是否會順著電纜線流入放大
器盒內。
4．安裝傳感器的周圍須有充裕的空間，應有照明燈和電源插座，以便安裝接線和定維護。
5．傳感器的接線位置要遠離電噪聲，如大功率變壓器、電機機和電源等。
6．傳感器安裝點附近不能有無線電收發機存在，否則高頻噪聲會干擾傳感器的正常使用。

傳感器在水平管道上的安裝

　　在水平管道上安裝是流量傳感器最常用的安裝方式。
　　測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處

√

　　測量液體流量時，若被測液體中含有少量的氣體，傳感器應安裝在管線的較低處。

√

傳感器在垂直管道的安裝
　　測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。
　　測量液體流量時，液體流向應由下向上，這樣就不會將液體重量額外附加在探頭上。

傳感器在水平管道的側裝
　　無論測量何種流體，傳感器可以在水平管道上側裝。特別是測量過熱蒸汽，飽和蒸汽和低溫液體，若條件允許最好采用側裝，這樣流體的溫度對放大器的影響較小。

傳感器在水平管道的倒裝
　　一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽?？捎糜跍y量飽和蒸汽，適用于測量高溫液體或需經常清洗管道的情況。

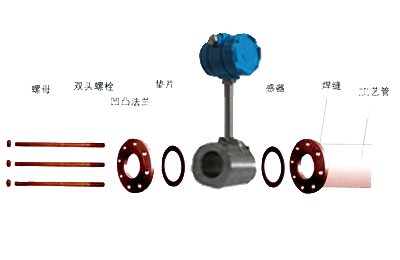

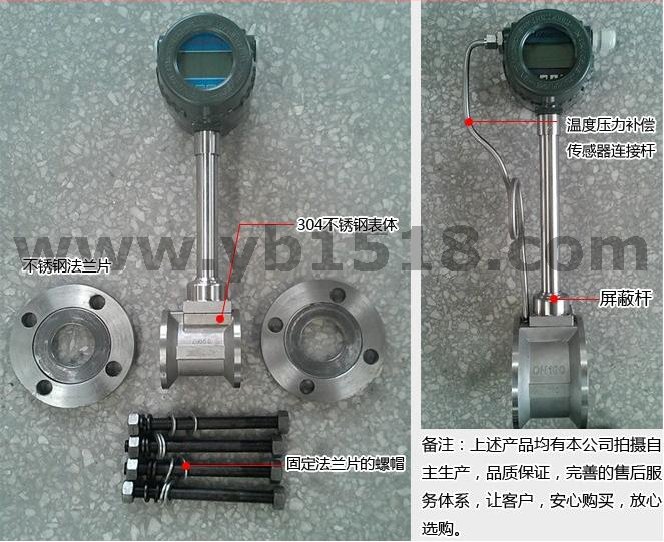

　　本儀表采用法蘭夾裝式（又叫對夾式，夾持式），擰緊長螺栓用兩片法蘭夾住傳感器，法蘭凹部套傳感器，法蘭凸部套用戶管，安裝步驟如下：
1.先計算好安裝尺寸；
2.將與要安裝的管道放在鋸床上鋸開，并修好鋸口；
3.將法蘭套在管道上，固定好后先點焊，再整圈焊好，檢查是否完好；
4.重復上一步，將另一邊法蘭焊好；
5.將焊好法蘭的管道移到安裝現場，把管道與傳感器安裝成一體，再安裝在管線上；
6.檢查各環節是否完好，慢慢打開閥門，觀察是否有泄露。
特別注意：
①流體流向必須與傳感器表體上的流向箭頭保持一致；
②安裝傳感器時，在電焊法蘭或管道過程中，傳感器須不在管道上，以免損壞傳感器的電子放大電路；
③傳感器兩邊的法蘭必須保持平行，否則容易泄露。
